蔚藍仕Anbo光纖永久式井下溫度壓力監測系統是智能井系統的重要組成部分，是一種永久安裝于油井內，在油井的壽命全程內實時監測井下溫度壓力參量，并且將被測參量數據實時傳輸?shù)降孛嫦到y(tǒng)進行顯示和存儲的監測系統。

　　經濟意義

　　光纖永久式井下溫度壓力監測系統提供的實時井下溫度壓力參數便于協助生產工程師和油藏分析師進行相關分析和操作，是規劃油藏和制定生產任務的重要決策依據！

　　光纖傳感智能井技術被國外石油公司證明可以平均提高油藏采收率達10％。。光纖永久式井下溫度壓力監測系統作為智能井系統的核心技術之一，是油藏?cái)?shù)字化的重要基礎！

　　系統應用

　　^井下溫度壓力進行永久實時在線監測
　　^井下溫度剖面實時監控
　　^井下溫度或壓力特征描述
　　^對溫度壓力狀況進行實時分析
　　^注水和升舉分析

　　系統組成

　　蔚藍仕Ａｎｂｏ光纖永久式井下溫度壓力監測系統由光纖傳感器，光纜，解調器三大部分組成。Ａｎｂｏ光纖永久式井下溫度壓力監測系統可以同時對一口或多口油井中不同深度的油層進行溫度和壓力的實時測量并能將測量數據進行永久保存。系統結構如下：

　　
　　系統特點

　　1、永久性實時壓力、溫度測量：蔚藍仕光纖永久 式井下監控系統能在惡劣環境下使用，最高測量溫度為175攝氏度，壓力為100兆帕。

　　2、壽命長：無電子部件、無運動部件、關鍵部件數量少、材料是惰性的：10-15年壽命。

　　3、精度高，光纖傳感具有分辨率高，漂移小的特點，實現了系統的高精度測量。

　　4、安全性高，不受電磁干擾、化學腐蝕、振動的影響。

　　5、可遠距離測量：20KM，這樣可以實現對油井的遙測。

　　解調器

　　解調器是蔚藍仕Anbo光纖永久式井下溫度壓力監測系統的核心設備，為整個系統提供光源激勵， 同時完成信號的轉換以及顯示傳輸?shù)裙δ�。解調器由上位機和下位機共同組成，擁有非常強大的功能: 一臺上位機可以同時控制多臺下位機，而一臺下位機最多可以有32個測量通道，即最多完成32口油井的溫度壓力監測，這樣大大方便了用戶的多油井多油層監測，節省成本。

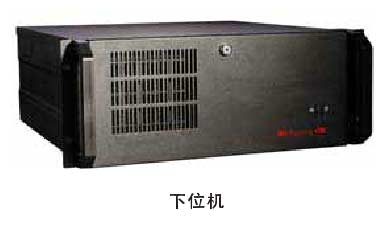

　　下位機Anbo-H-SLM-0001

　　下位機Anbo-H-SLM-0001是信號解調系統的核心設備，為整個現場監測提供光源激勵，同時可以接收攜帶溫度壓力參數的光信號，進行光譜分析和光電信號的轉換等工作。

　　下位機特點

　　內部高集成度的光學構件全面密封，有效防止光學器件出現凝結和灰塵現象，避免光器件出現過早老化，延長系統壽命。光學器件是非常脆弱的器件，需要小心維護和使用，下位機內部對光學元件進行密封，保證了其工作環境，能有效提高光學元件壽命；
　　
　　具備數據存儲能力，標準配置內置160Ｇ硬盤（可擴展），512Ｍ內存；

　　大型工業控制模式，可以多臺下位機共用一臺上位機，可實現分散采集，集中監測。

　　下位機功能

　　為井下傳感器提供寬帶光源激勵

　　下位機為蔚藍仕Anbo光纖永久式井下溫度壓力監測系統提供光源激勵。光源發出的寬帶光源通過光纖跳線和光纜傳輸?shù)焦饫w傳感頭，攜帶溫度信號的光信號再通過光纜傳輸回下位機進行信號的采集、分析、存儲和傳輸。

　　進行通道擴展

　　下位機選配的光開關模塊，可以進行通道擴展，最多可以擴展到32通道，極大的提高了下位機使用效率和范圍，降低了下位機的分?jǐn)們r(jià)格，為用戶提供更加便捷更加實用的溫度壓力監測解決方。
　　
　　完成光信號的采集、分析、存儲和傳輸

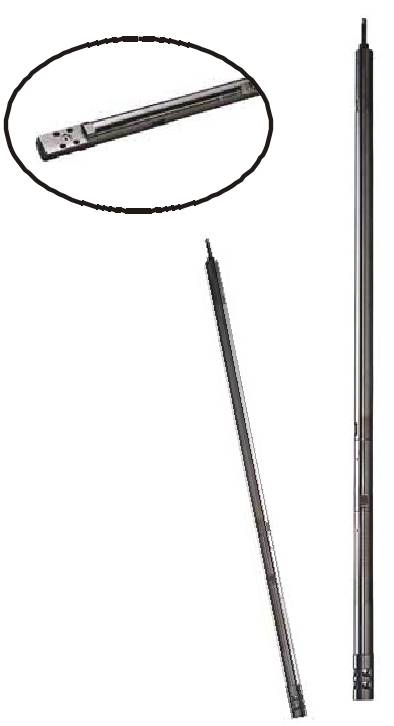

　　光纖傳感頭ANBO一O一SEN一0001

　　蔚藍仕Anbｏ光纖永久式井下溫度壓力監測系統中使用的光纖傳感頭AN BO-O-S E N-0001，用來實現井下溫度壓力的實時測量傳感。該光纖傳感器可以在超高溫或超高壓等極度惡劣的環境下使用，沒有可移動部件，具有超高的穩定性，這些特點使井下溫度壓力的永久測量變成可能。

　　
　　更多有關該產品詳情，請點擊下載產品手冊。
