作為后處理工具，工程計算軟件運行簡化的測試，將提供與FEA輸出位于同一范圍內的數字，從而幫助設計師對分析結果執行有效性檢查。例如，要對減震器的應力測試執行有效性檢查，設計師可以使用工程計算軟件放置一個與震動有關的虛擬框，然后在框上施加負荷。沒錯，工程計算軟件無法執行與FEA工具相同的變形測試，但它確實通過實用的虛擬框提供了應位于FEA測試范圍內的結果。

    質量保證和質量控制 在將模型交付制造之前，設計師可以使用工程計算軟件檢查產品是否符合制造規范。它們可以是從 公差要求到安全性和 / 或 6 西格瑪參數的規范。

    另外，此類軟件將不會執行詳盡的測試，但它在以秒計的時間內就能回答簡單的條件式問題：模型是否滿足此安全要求？它是否滿足6西格瑪要求？模型可能將通過這些簡單的測試，但如果未能 通過，則設計師和整個組織的處境將會比直接將模型交付制造好得多，因為如果直接這樣做，則即使是解決一個很小的問題，費用也可能飛升到很高，而且可能會危及交貨時間表。

PTC：供應商觀點

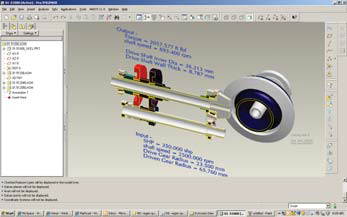

雙向集成允許Pro/ENGINEER®  模型中的尺寸和參數驅動Mathcad分析。這些計算的結果返回給 Pro/ENGINEER，以更新模型的幾何。

    PTC 的工程計算軟件Mathcad®  在所有規模和行業的產品開發組織中非常受歡迎，因為它集可靠的功能和獨特易用的白板界面于一體。而且，它包含非常實用的自然數學符號。

    設計工程師可以使用Mathcad作為電子白板，在屏幕上的任意地方編寫公式和文本。Mathcad檢查計算錯誤、執行單位轉換，并在用戶要求時提供強大的計算能力，能執行從高端數值運算到實時符號處理、向量和矩陣處理以及微分方程求解的一切計算。

    Mathcad 提供其他許多對于設計師和工程師非常有用的功能。它可以使用多種數學格式顯示內容、提供各種內置的運算符、執行遵守IEEE規范的數學計算，并包含各種制圖和可視化功能。它還支持適用于機械、電氣和土木工程用途的一整套專業庫，而且提供針對數據分析、信號處理和其他科目的擴展包。

    通過使用基于XML標準的文件格式，Mathcad與各種CAD和CAE應用程序兼容，并與其他工程計算軟件和遵守ODBC（開放式數據庫連接性）規范的數據庫兼容。

    在與3D CAD工具一起使用時，Mathcad可以利用雙向集成功能，將Mathcad值映射到CAD模型中的參數，并在這些參數改變時自動更新計算。

    最重要的是，Mathcad簡單易用，而且不會像基于電子表格或“黑箱”處理器的其他類型的計算軟件那樣，使設計師無法看到計算。電子表格可能難以閱讀，特別是在涉及到復雜的方程時。而黑箱軟件確實能產生結果，但此軟件本身可能不允許設計師檢查實際的計算，從而在整個過程中可能出現喪失洞察力和信心的風險。
